Инструкция по сборке Ангара 2 Expedition
1. Байдарку необходимо предварительно накачать до приобретения формы.
2. Приспустить чтобы баллоны свободно гнулись.
3. Вставить через передний комингс один из штевней кильсона в петлю на дне байдарки в носу (в комингсе резинка находится со стороны спины, соответственно, корма там, где спина), покачивая вверх-вниз.

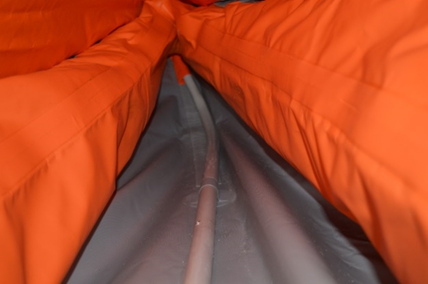

4. Просунуть этот же штевень кильсона в муфту носа до упора (если байдарка новая или(и) температура ниже 15℃, может не получится до упора), слегка покручивая вдоль оси.
.png)
5. Повторить п. 3 и 4 на корме байдарки.

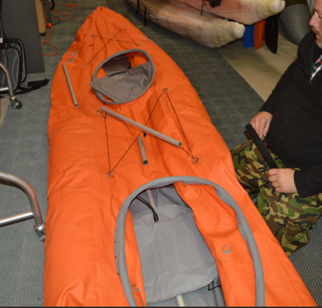

6. Вставить прямую трубку-удлинитель кильсона в муфту снизу сиденья, примерно, так чтобы сиденье было посередине трубки (сиденье также можно немного надуть предварительно).
.png)

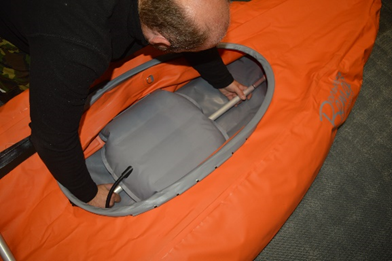

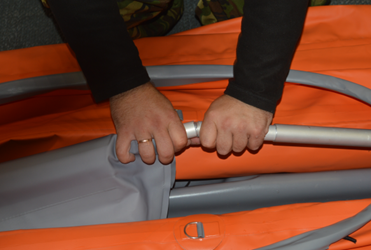

7. Трубку вместе с сиденьем поместить в байдарку со стороны носа и соединить с штевнем кильсона.
.png)
8. Вставить прямую трубку-удлинитель кильсона в установленную в сиденье трубку.
.png)
9. Трубку вместе с сиденьем поместить в байдарку со стороны кормы и соединить с штевнем кильсона.
10. Надеть на замковую трубку кильсона трубку-замок.
.png)
11. Вставить замковую трубку со стороны кормы в байдарку так чтобы она соединилась с каркасом кильсона со стороны носа. (кормовая часть байдарки будет замком кильсона).
12. Поднять вверх последнее место соединяя кильсона.
.png)
13. Совместить трубки, и совместно опустить вниз.
.png)
.png)

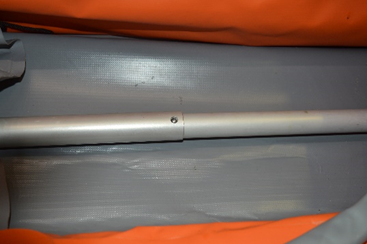

14. Сместить трубку-замок на место соединения кильсона и зафиксировать её специальной кнопкой на замковой трубке.
.png)
15. Выровнять каркас по центру байдарки, обратить внимание на штевни кильсона (изгиб должен смотреть вниз, кильсон проходить вдоль усиления дна).

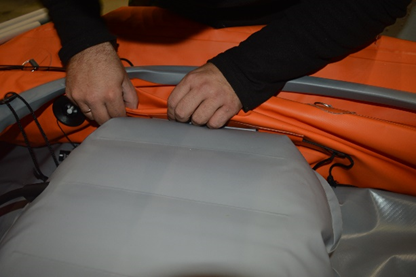

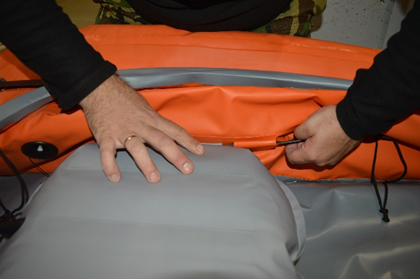

16. Совместить муфты сидения и муфты в бортах байдарки так чтобы муфты сиденья были посередине и вставить пластиковые пластины, фиксируя сиденье с двух сторон.
.png)
.png)
17. Докачать байдарку и сиденья до рабочего давления 0.25 атм.

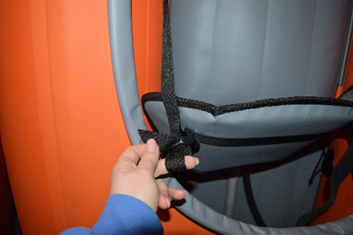

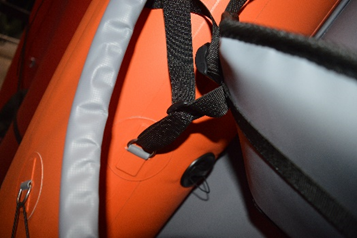

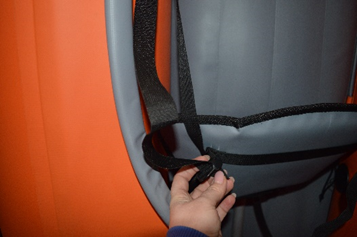

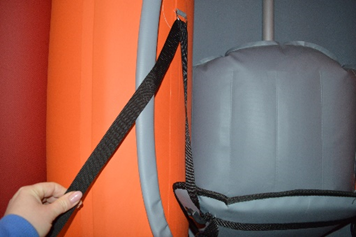

18. Установить спинки сидений. Продеть ремешок в кольцо перед надувным сиденьем. Зафиксировать трехщелевой пряжкой на спинке. Второй ремешок продеть через кольцо за сиденьем, зафиксировать пряжкой. Так же с другой стороны сиденья..png)
.png)
.png)
.png)
Установка каркаса комингса:

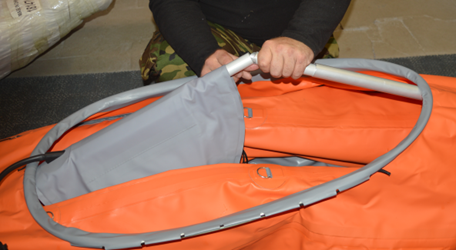

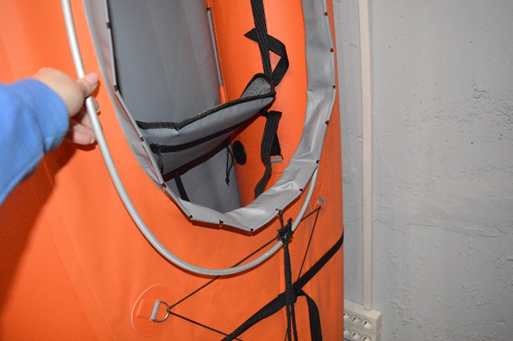

19. Соединить две половики каркаса получая яйцеобразный обруч.
Надеть каркас на муфту комингса тупой стороной к спине.
.png)

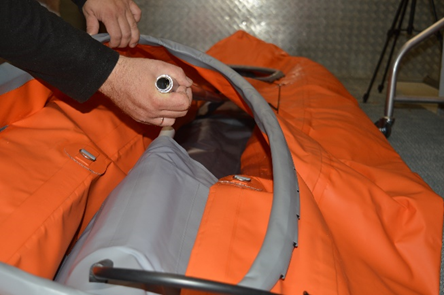

20. Начать закручивать муфту вокруг каркаса по земному контуру, работая двумя руками, при необходимости фиксируя коленом.

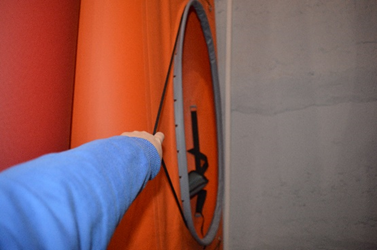

21. Надеть резинку фиксатора дважды с прикручиванием.
.png)
.png)
.png)

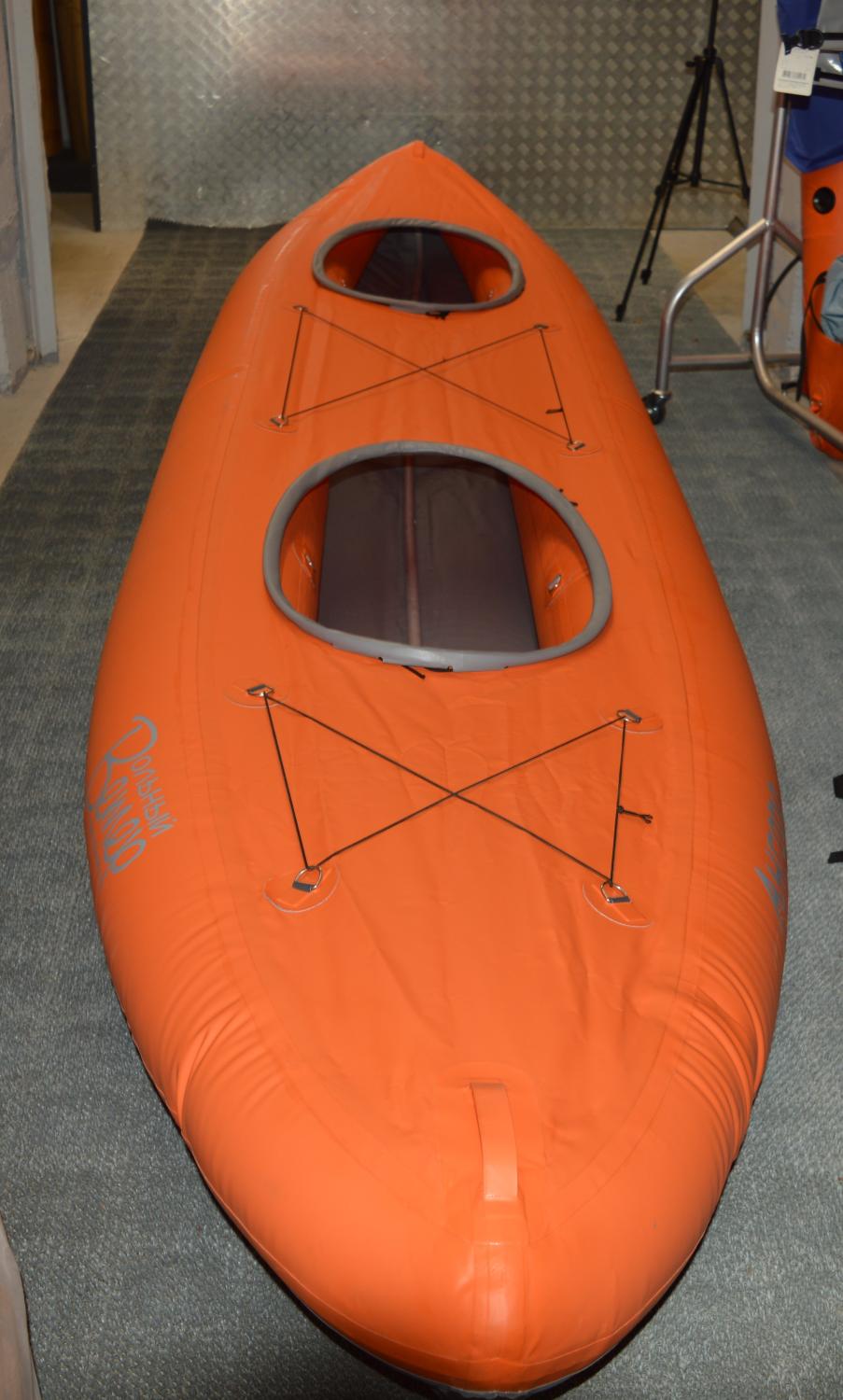

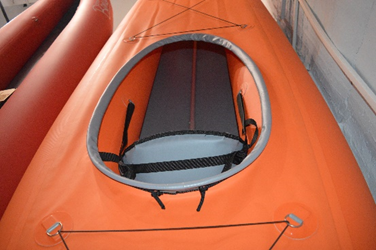

Байдарка готова!)
